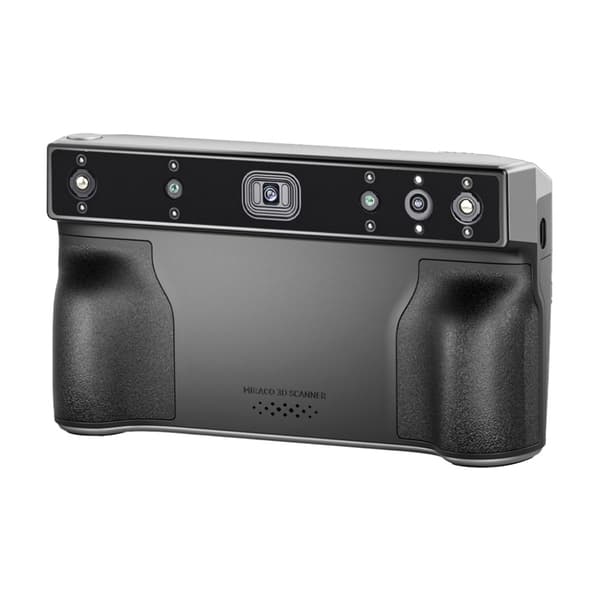

Revopoint Miraco Plus 3D-skanner

Revopoint Miraco Plus 3D-skanneren, som ble tildelt den prestisjetunge Red Dot Award 2024, er en allsidig løsning som kombinerer ultrapresisjonen til fotogrammetrisk måleteknikk med fleksibiliteten til å skanne både mindre deler som skruer og store industriobjekter. Med dobbel optisk forstørrelse og hastigheter på opptil 20 bilder per sekund får du tydelig og rask registrering av selv de mest komplekse formene, mens 48MP RGB-kameraet gir en levende, naturlig fargegjengivelse i 8K-kvalitet. Den innebygde 9-aksede IMU-en stabiliserer hver bevegelse, noe som eliminerer uskarphet, og den 180° vinkelbare 2K AMOLED-skjermen lar deg intuitivt se fremgangen din i sanntid. Med en arbeidsflyt i fire trinn (markørforberedelse, fotografering, punktenskyberegning og -opptak, samt bearbeiding og eksport) effektiviserer Miraco Plus prototypefremstilling og avansert design og tilbyr målinger av høyeste kvalitet uten behov for å ansette ytterligere tjenester.

Innovativ fotogrammetrisk måleteknikk

Kjernen i Miraco Plus er et ultraeffektivt fotogrammetrisk målesystem som reduserer akkumuleringen av feil i sanntid ved sammenkobling av suksessive fragmenter av punktenskyen. Takket være dette kartlegges hver form, selv den mest komplekse, fra imponerende skulpturer til små mekaniske komponenter, med uovertruffen konsistens. Med en nøyaktighet på opptil 0,04 mm for en enkelt bilderamme går du ikke glipp av en eneste detalj. En fotogrammetrisk lengdenøyaktighet på 0,02 mm + 0,05 mm × L (m) sikrer at modellen din er tro mot faktiske mål.

Fra mikroskopiske skruer til store industriobjekter

Miraco Plus håndterer enkelt både skjøre smykker og store bil- eller motorsykkelkomponenter. Den 2x optiske forstørrelsen lar deg fokusere på de fineste detaljene, og bildefrekvensen på opptil 20 bilder per sekund betyr at du kan skanne selv lange gjenstander raskt og smidig. Du kan justere de to driftsmodusene (enkeltbilde og kontinuerlig) for å passe dine behov, uansett hvor kompleks overflaten du skanner.

Uovertruffen fargekvalitet og stabilitet

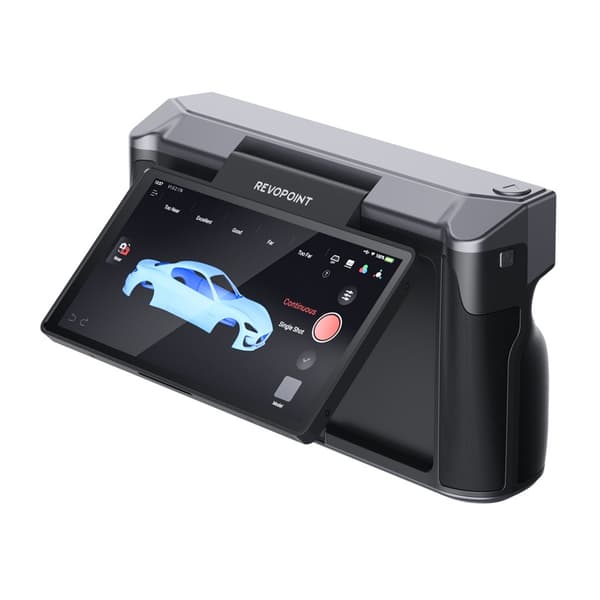

Det innebygde 48 MP RGB-kameraet fanger hele fargespekteret i 8K-kvalitet, så ferdige 3D-modeller krever ingen ytterligere fargekorrigering. Stabilisering basert på en 9-akset IMU (Inertial Measurement Unit, en modul som måler akselerasjonen og vinkelhastigheten til et objekt i rommet ved hjelp av akselerometre og gyroskoper) eliminerer uskarphet og risting, selv når du arbeider ute i felt eller uten stativ. En stor 2K AMOLED-skjerm (Active-Matrix Organic Light-Emitting Diode, en avansert skjermteknologi som bruker organiske lysdioder), som kan vippes 180°, lar deg overvåke skanneprosessen i sanntid og i valgfri posisjon.

Intuitiv arbeidsflyt i fire trinn

Hele digitaliseringsarbeidsflyten koker ned til fire enkle trinn, som utføres uten å flytte data fra enheten før den endelige eksporten – det første trinnet er forberedelse (plasser de medfølgende målebåndene, kodede måltavlene og markørene på eller rundt objektet – de er referansen for fotogrammetrisk analyse), fotografering (ta bilder fra forskjellige vinkler og høyder, til hver del av objektet er i bilde), beregning og avbildning av punktenskyer (Miraco Plus gjenkjenner automatisk markørposisjoner, sammenføyer bildene og skaper en enhetlig punktensky), samt bearbeiding og eksport (avansert programvare lar deg korrigere, filtrere og redigere modellen og deretter eksportere den ferdige filen til en datamaskin eller en sky med et enkelt klikk).

Inkludert

• Miraco Plus 3D-skanner
• målebånd
• sett med magnetiske markører
• sett med selvklebende markører
• stativ
• platespiller
• byste (for skanning)
• beskyttelse for platespiller
• markører
• 65W-adapter med dobbel USB Type-C-port
• kalibreringsplate for avstandsskanning x4
• bæreveske for kalibreringsplate
• kalibreringsplate for nærbildeskanning
• \"magisk matte\" x2
• USB Type-C til HDMI-adapter
• USB Type-C til Type-A-adapter
• håndleddsrem
• oppbevaringsveske
• brukermanual

Produsent: Revopoint

Modell: Miraco Plus

Teknologi: Firedobbel infrarød strukturert lyskamera med optisk zoom og fotogrammetrisk måling

Presisjon per bilderamme: 0,02 mm

Nøyaktighet for et enkelt bilde: 0,04 mm

Fotogrammetrisk lengdenøyaktighet: 0,02 mm + 0,05 mm x L (m)

Avstand mellom fusjonspunkter: 0,05 mm

Arbeidsområde: 100–1000 mm

Enkelt avlesningsområde på kortest avstand: 28 x 53 mm ved 100 mm

Enkelt opptaksområde på lengst avstand: 975 x 775 mm ved 1000 mm

Minste skannevolum: 10 x 10 x 10 mm

Maksimalt skannevolum: 4 × 4 x 4 m

Skannehastighet: 20 fps

Kamerauppløsning: Dybdekamera: 2MP, RGB-kamera: 48MP

CPU: 8-kjerners ARM A76, 2,4 GHz, Mali G52 GPU

3D-lyskilde: Klasse 1 infrarødt lys

RAM og internt minne: 32 GB + 256 GB

Fyllingslys: Dybdekamera: 8, RGB-kamera: 2

Sensorer: 9-akset IMU
