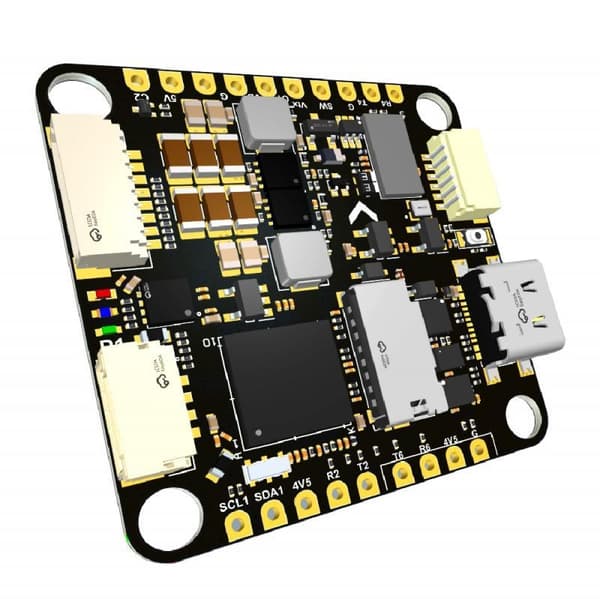

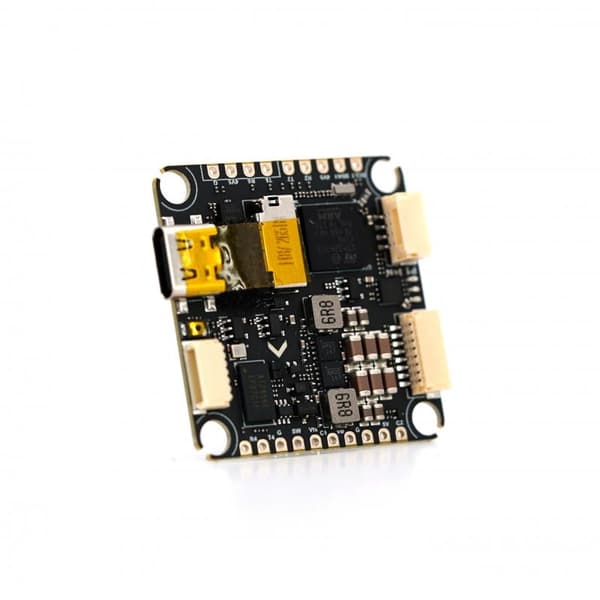

TBS Lucid H7 Flight Controller er en kraftpakke utviklet for dem som ønsker maksimal ytelse og fleksibilitet i dronen sin. Enten du flyr freestyle eller finjusterer en racing-rigg, leverer Lucid H7 med en robust 480 MHz prosessor og sømløs støtte for Betaflight, ArduPilot og INAV. Med doble kamerainnganger, kompatibilitet med DJI FPV OSD og et kompakt design, passer den enkelt inn i de fleste oppsett.

Spesifikasjoner

MCU STM32H743VIH6, 480 MHz, 1 MB RAM, 2 MB Flash
Gyro 2 × ICM42688 (duo gyro)
OSD-brikke AT7456E (SPI2)
Barometer Infineon DPS310 (I2C2)
PWM-utganger 13 kanaler, inkludert dedikert “LED”-pad
Blackbox MicroSD-kortspor for datalogging (SDIO)
UARTs 7 stk (UART 1,2,3,4,6,7,8
I2C 2 tilgjengelige
CAN 1 tilgjengelig
Analoge innganger 6 ADC-kanaler (VBAT, strøm, RSSI, analog luftfartsmåler, Vbat2, Cur2)
LED-indikatorer 3 stk (Blå og grønn for FC-status, rød for 3.3V strøm)
Breakout SPI3 tilgjengelig
USB interface USB Type-C (USB 2.0-standard)
JST-kontakter 1 × JST-SH1.0 8-pin (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
JST-kontakter 1 × JST-GH1.25 4-pin (5V/CAN-H/CAN-L/Ground)
Dobbelt kamerainngang Ja, med bryter for veksling mellom to kameraer
Strømkontroll Bryter for filtrert 5V/Vbat-utgang
DJI FPV OSD Kompatibel via hvilken som helst ledig UART-port

Kraft spesifikasjoner

Inngangsspenning 6-36V (2 til 8S LiPo)
BEC 5V 2A kontinuerlig (3A maks) /9V 2A kontinuerlig (3A maks)
LDO 3.3V Støtter opptil 200 mA
Spenningsovervåking ADC Vbat2-pad støtter opptil 36V (med 1K:10K spenningsdeler)
Strømforbruk 200 mA @ 5V med Betaflight / 150 mA @ 5V med ArduPilot

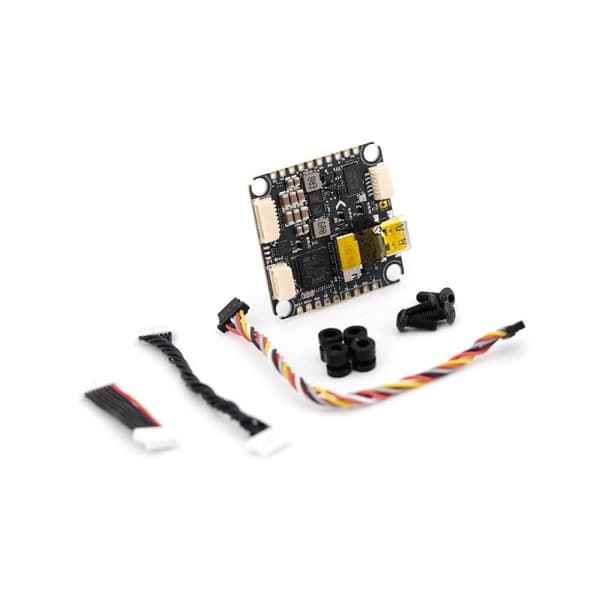

Innhold

* TBS Lucid H7 Flight Controller
* FC-til-ESC-kabel (plug & play)
* DJI O3-kabel (plug & play)
* 4 × M3 gummidempere
* 4 × M3x8 skruer
