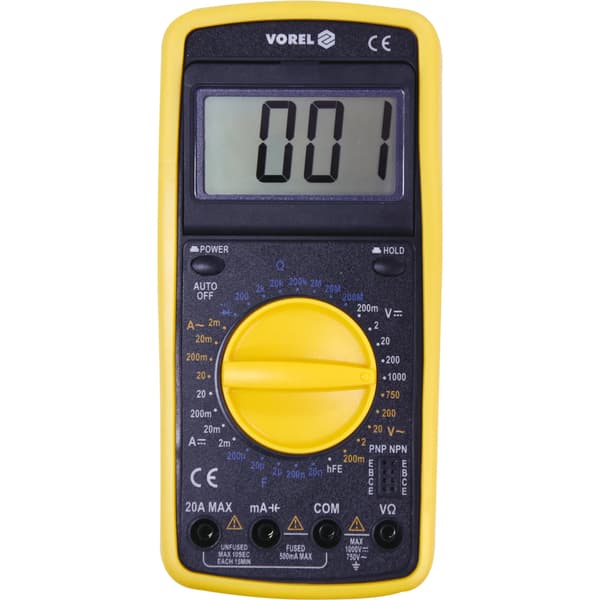

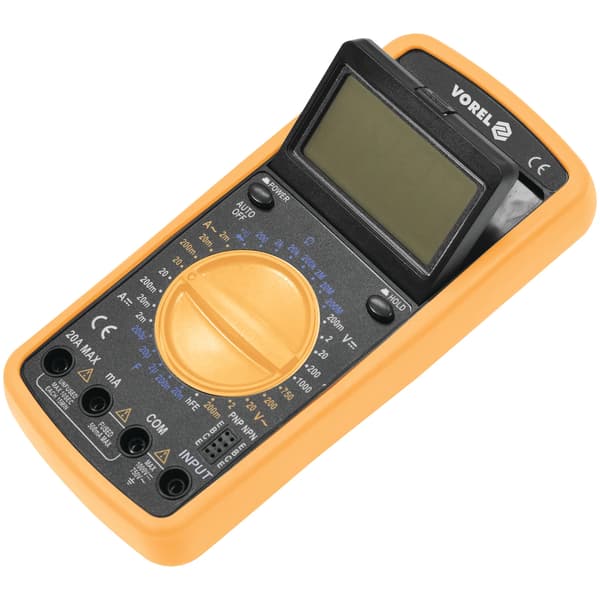

Allsidig måler 81775 med manuell rekkevidde for enhver måling gjør det mulig å utføre både grunnleggende og avanserte elektriske målinger. Innebygd i en ramme med justerbart vinkellag kan LCD-skjermen stilles i en komfortabel arbeidsposisjon.

Grunnleggende målinger:

• AC-spenningsmåling: A.C. 0-750 V
• DC-spenningsmåling: D.C. 0-1000 V
• AC-strømmåling: A.C. 0-20 A
• DC-strømmåling: D.C. 0-20 A
• Motstands-måling: 0-200 MΩ
• Diode-test: IF 1mA, UR 1,5 V
• Kontinuitetstest av krets: 0-100 Ω

Ekstra målinger:

• Kondensator kapasitet: 0-200 μF
• Transistortest hFe: 0-1000, innebygd målesokkel

Målenøyaktighet:

Eksempel på nøyaktighetsberegning for AC-spenningsmåling. Beregning for måleresultat: 235 V

• Nmålenøyaktighet for 81775-måleren i dette området er: ±(1,2% + 5), oppløsning 1 V
• Beregning av målefeil formel: (måleresultat x 1,2%) + 5 x oppløsning
• Beregning: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultatet med målefeil for indikasjon av 235 V = 235 ± 7,82 V*

• Resultat med målefeil for DC-spenningsmåling: 12 V = 12 ± 0,146 V
• Resultat med målefeil for AC-strømmåling: 8 A = 8 ± 0,3 A*

Måleoppløsning og nøyaktighet for hver måling finnes i bruksanvisningen.

*81775-måleren har ikke true RMS-målefunksjon, derfor er ovennevnte resultat bare gyldig for riktig sinusformet elektrisk signal.

Innebygde funksjoner:

• DATA HOLD - holder den måler verdien på skjermen

Ytterligere informasjon:

• LCD-skjerm, maksimal vist verdi: 1999
• Audiosignal under kontinuitetstesten for motstand under 30 Ω
• Automatisk overgang fra diodetest til kontinuitetstest ved kretsmotstand under 100 Ω (kan ikke settes kun på diodetest)
• Medfølgende målesøkker
• Design med overbelastningsbeskyttelse, 20 A målesokkel uten sikring
• ekstra robust ABS-koffert med gummiholder som beskytter måleren mot mekaniske skader
• Automatisk avstenging etter 15 minutter uten aktivitet
• Lav batterisignalindikator
• Strømforsyning: 9 V batteri (6F22)

Merk!

Ved måling av ukjente verdier med manuell rekkeviddejustering med vri, bør måling først utføres på den største rekkevidden og deretter trappes ned til den mest nøyaktige rekkevidden – ellers kan enheten bli skadet.
