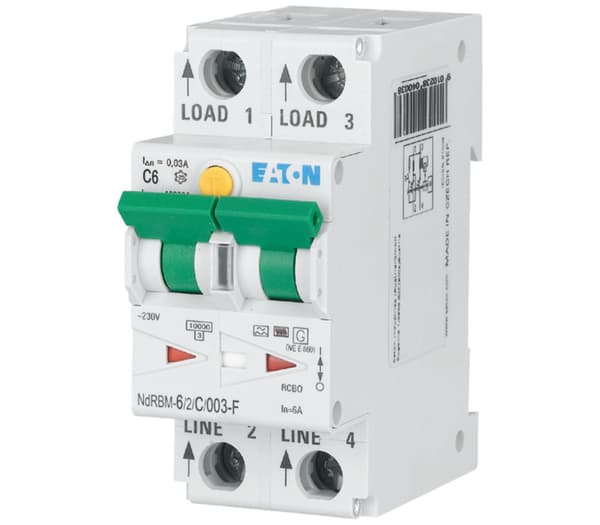

Digital jordfeilautomat 6A C Type-F spesielt utviklet for en fase frekvensdrifter som vi finner i en rekke energieffektive husholdsningsapparater. Jordfeilautomatens utløsergrense for jordfeil vil ikke bli påvirket av frekvensstøy fra denne type apparater.

Teknisk beskrivelse:
Type-F jordfeilautomater har i tilegg alle egenskapene til Type-G jordfeilbeskyttelse, som betyr støtstrømsikkerhet opp til 3KA og tidsforsinket med 10mS, som gir yttligere forbedret driftsikkerhet, og hindrer uønsket utkobling. Eatons jordfeilautomater med OL-Karakteristikk er spesielt utviklet for å forhindre overbelastning av forbrukerkurser i bolig. Disse er utviklet med formål om å letteere tilfredstille kravene i NEK400:823.431.4.1. 10, 13, 15 og 20Amp jordfeilautomater kommer med OL-Karakteristikk hvor I2=1,3xIn

Funksjonalitet:
Digitale jordfeilautomater har i tilegg 12 måneders testintervall, mot 6 måneder for tradisjonelle jordfeilauomater. Dette betyr at man kan redusere behovet of kostanadene for test av jordfeilauomater i foreksempel næringsbygg. Eatons digitale jordfeilautomater øker nøyaktigheten for utkobling ved jordfeil fra 50% ved tradisjonelle jordfeilautomater, til 90% ved bruk av digital teknologi. De Digitale jordfeilautomatene kommer i tilegg med sanntids diagnose for status på aktuelle feilstrømmer ved hjelp av diode. Grønt lys betyr mindre enn 30% jordfeilstrøm, Gult lys betyr 30-50% jordfeilstrøm, og rødt lys betyr mer enn 50% jordfeilstrøm. Dette gir sluttkundene mulighet for rask status på sitt anlegg, og også muligheten til å gjøre tiltak før faktisk utkobling finner sted.

Bruksområde:
Jordfeilautomatens utløsergrense for jordfeil vil ikke bli påvirket av frekvensstøy fra denne type apparater.Siden denne type apparater også vil ha en likeretter i forbindelse med frekvensdriften gir Type-F en økt sikkerhet for DC feilstrømmer opp til 10mA. Type-F tilfredstiller NEK 400 punkt 531.2.3.3 sitt krav for riktig valg av jordfeilbeskyttelse for energieffektive apparater. Digitale jordfeilautomater har i tilegg 12 måneders testintervall, mot 6 måneder for tradisjonelle jordfeilauomater. Dette betyr at man kan redusere behovet of kostanadene for test av jordfeilauomater i foreksempel næringsbygg.

Vi er etter Forskrift om elektrisk utstyr § 21 pliktig til å informere våre forbrukere at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet. Unntatt er elektrisk materiell som utelukkende er ment for bruk i faste teleinstallasjoner, og elektrisk materiell som forbruker selv lovlig kan installere.

Relevante emneord:
2-polet 30ma 6a c-karakterestikk forskinket jordfeilautomat korttidsforsinket sikring

Spesifikasjoner:

Elektrotekniske egenskaper

Belastning (A): 6

Gruppering

Type: Jordfeilautomat

Vareserie: xDigital

Generelt

Farge: Oransje

Bruksegenskaper

Bruksområde: Innendørs

Konstruksjonsegenskaper

Kapslingsgrad: IP20

Elektrotekniske egenskaper

Spenning (V): 230

Generelt

Underfarge: Rav

Gruppering

Gruppe: Jordfeilautomat

Elektrotekniske egenskaper

Bryteevne (Ka): 10

Konstruksjonsegenskaper

Antall poler: 2

Karakteristikk: C

Elektrotekniske egenskaper

Jordfeilbryter (mA): 30

Utløserstrøm (mA): 30

Konstruksjonsegenskaper

Antall moduler: 2

Elektrotekniske egenskaper

Merkespenning (V): 250
